[FPAA(フィールド・プログラマブル・アナログ・アレイ) 4段と7段]


FPAAを4個使った4段と7個使った7段の基板です。この基板にデサイン用に AnadigmDesigner2で書いた回路をEPROMに焼いて基板上で動作させます。PSNタイプやFilterタイプのSSBジェネレーターとして動作させています。1段目はオーデオアンプと変調器です。23khzでDSBにします。2段目3段目は4ポールx2の8ポールのFilterになります。4段目はMixerで455khzにしたり私は1.4Mhzです周波数は自由に選べます。7段ですとFilter部分に4個使い4ポールx4の16ポールとすることが出来ます。使用しない段はスルーすれば良いです。基盤を1枚作ればハード的に手を加えずに回路を変更することが出来ます。

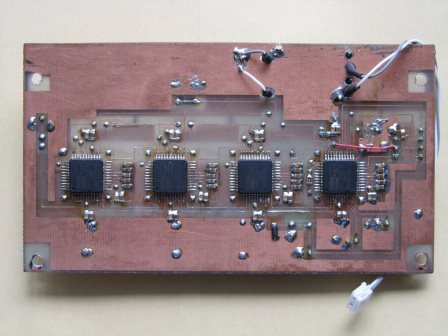

[FPAA 4段基板 表面]

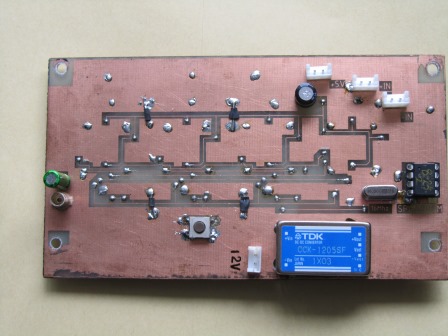

[FPAA 4段基板 裏面]

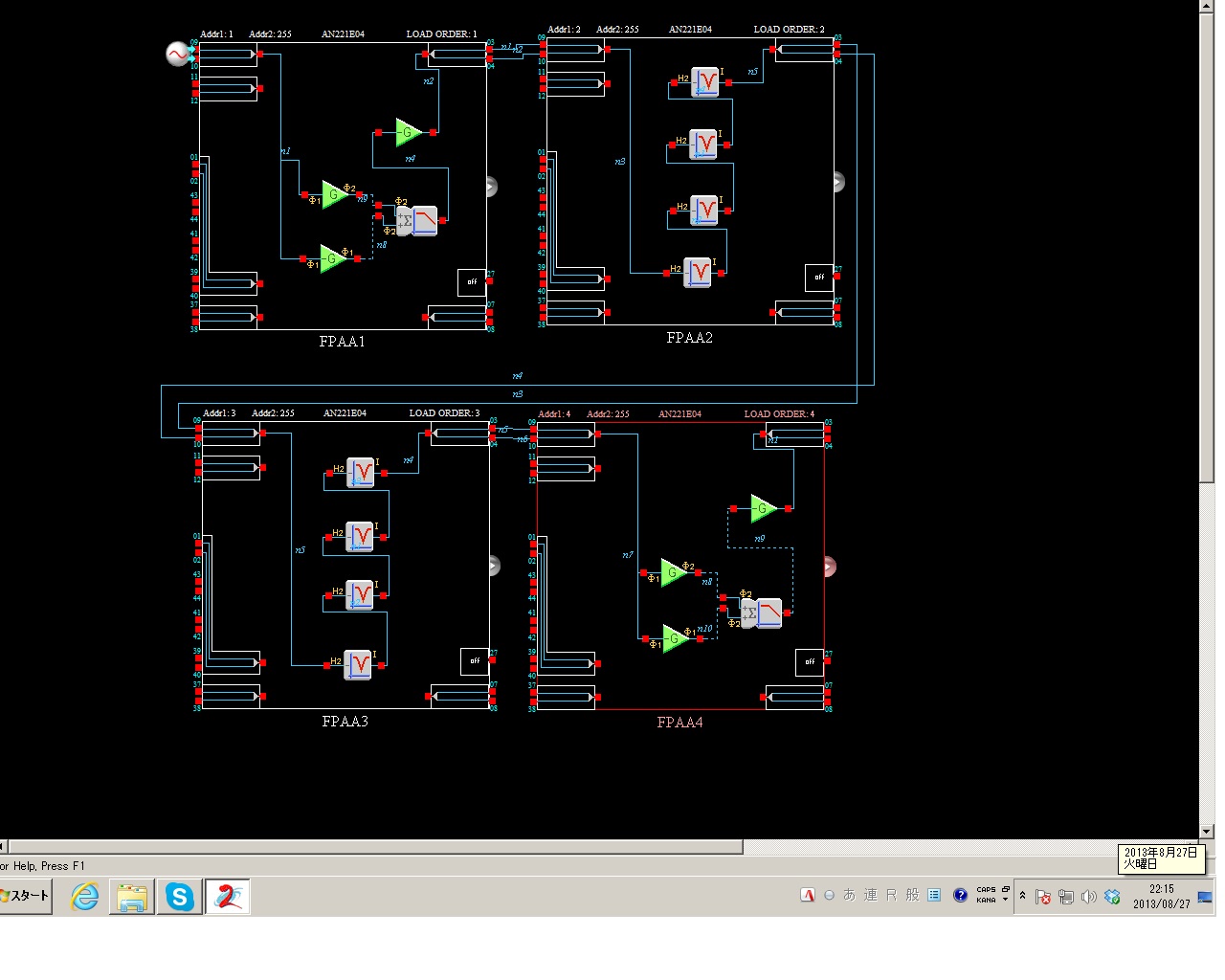

[AnadigmDesigner2で書いたFilterタイプ8ポールの回路図 23Khz変調器+Filter2段+1.4MhzMixer]

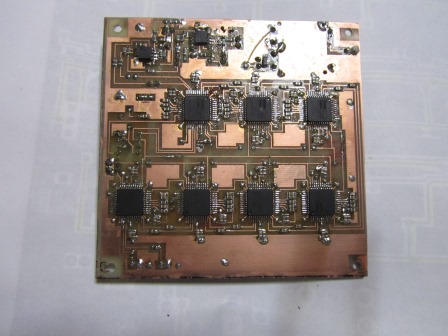

[FPAA 7段基板10cmx10cmで入力側にはオーディオ用にオペアンプが組み込んであります 表面]

[FPAA 7段基板 裏面]

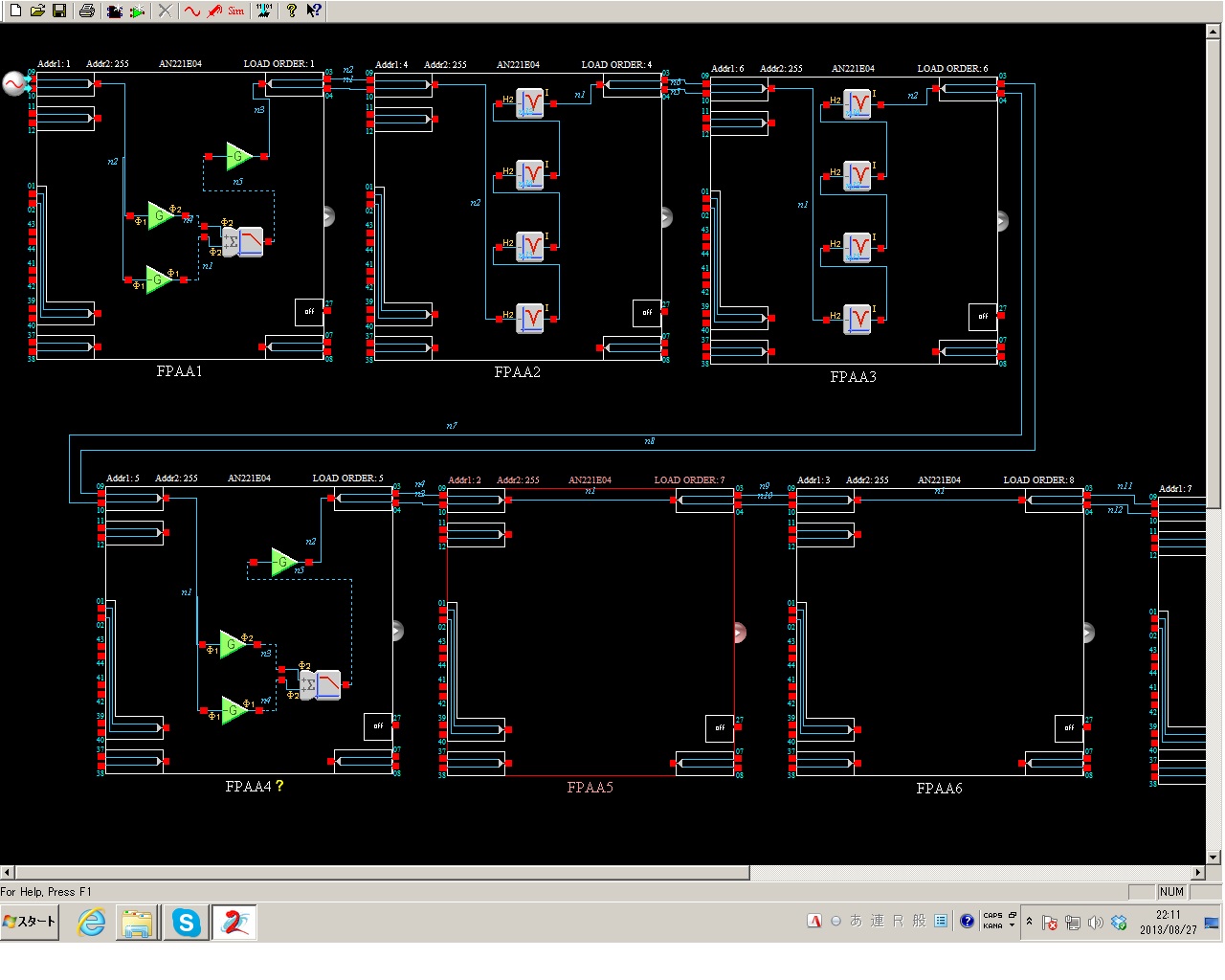

[AnadigmDesigner2で書いたFilterタイプ8ポールの回路図ですが7段なので不要素子の部分はスルーしてある、回路の内容は4段と同じです]

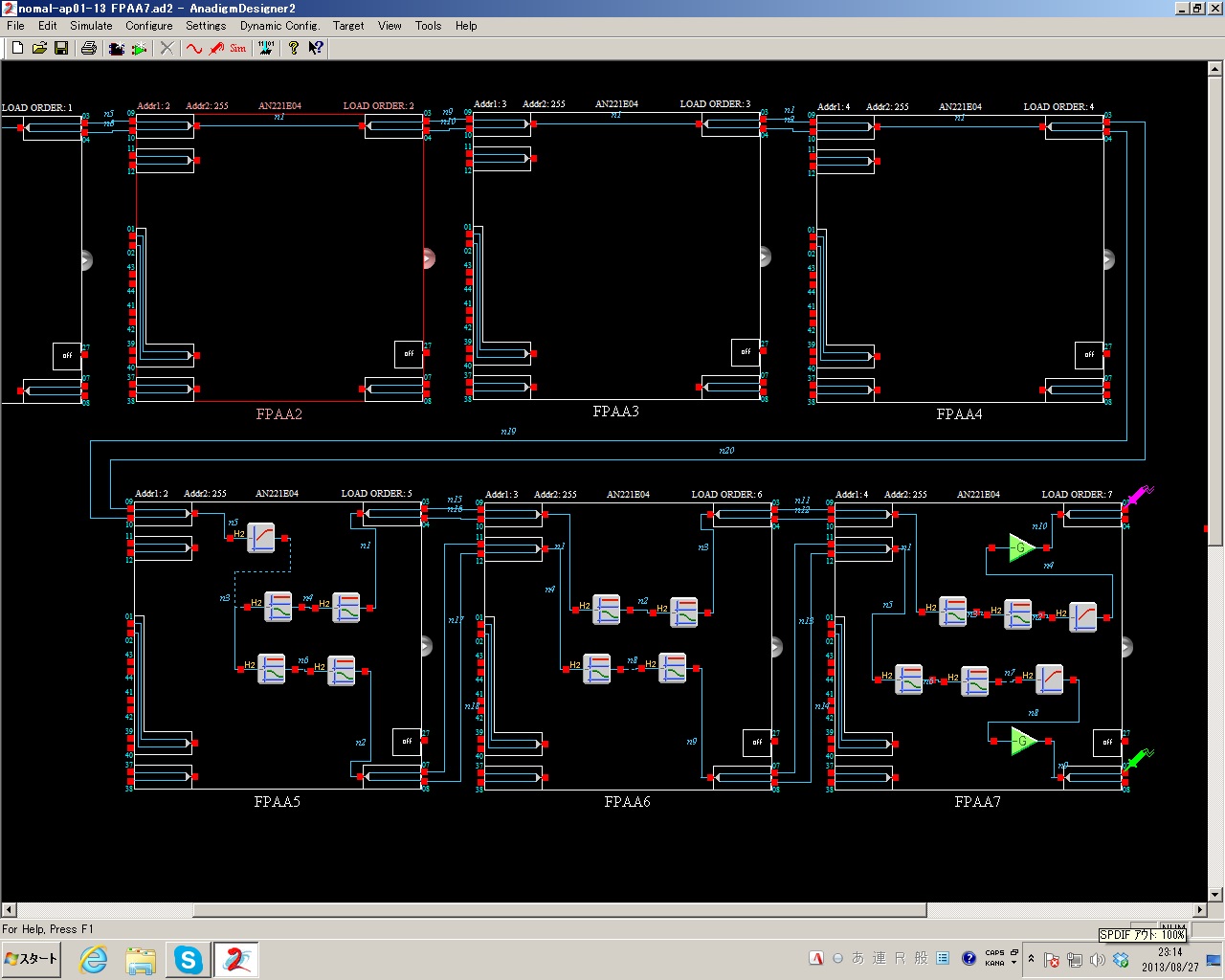

[AnadigmDesigner2で書いたAllpassタイプの回路図です出力にはIQ信号が出ます]

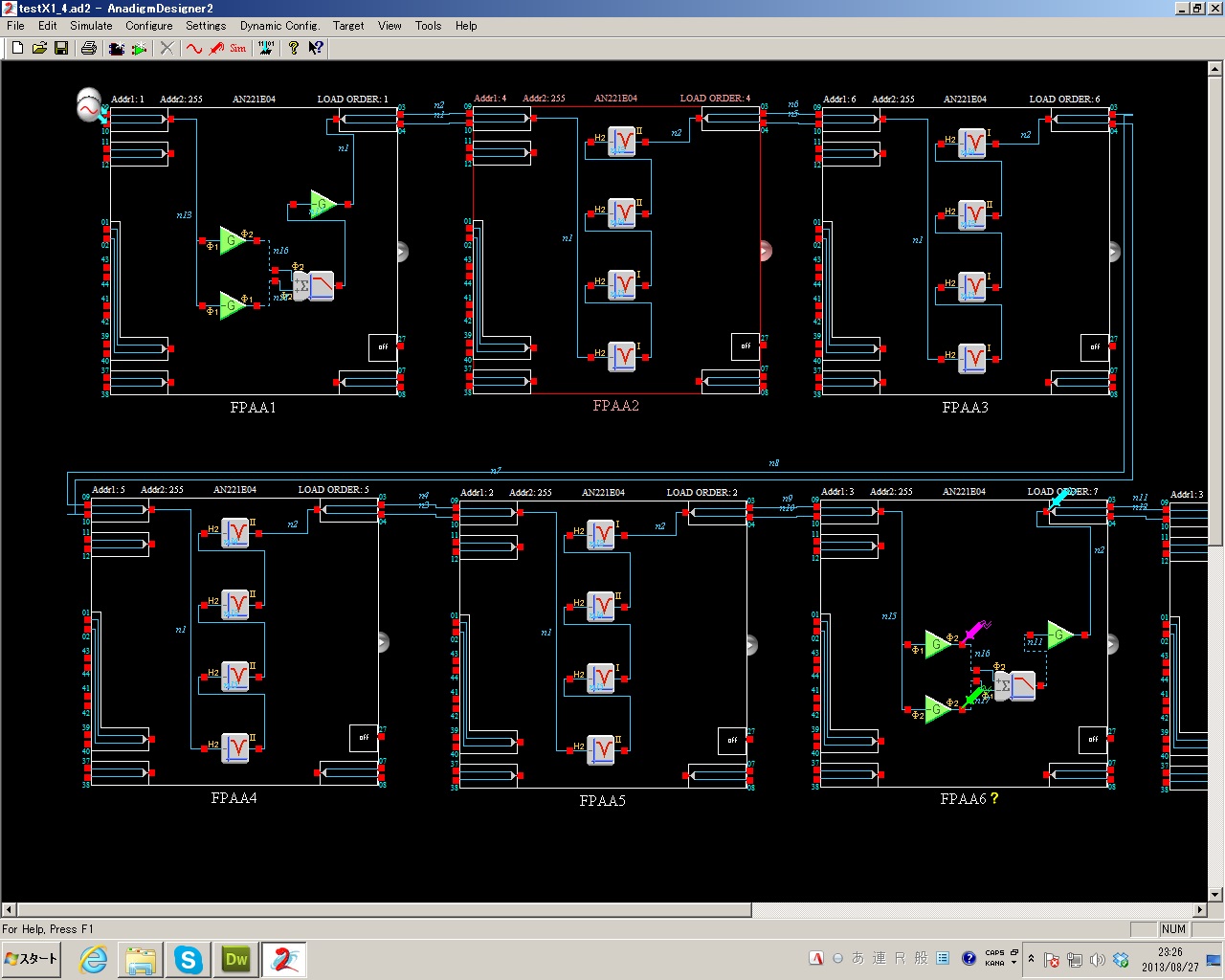

[AnadigmDesigner2で書いたFilterタイプ16ポールの回路図です。出力は1.4Mhzでクロックは32Mhzで管理しています]

ANADIGM:ここでダウンロード出来る
