IPv6

IPv6でインターネットへ接続

IPv6の動作確認内容

確認内容としては、IPv6対応のInternetExplorer6からKAMEプロジェクトのサイトをアクセスし、ページ上部の亀が踊る事を確認します。
ここではマイクロソフトが提供するIPv6へのトンネル接続サービス「6to4」を利用して動作確認を行いました。ダイアルアップルータによるNAT環境では接続できないので、Windowsマシンのシリアルポートから直接PPP接続する事にしました。私が使っているMN128SOHO/SL11はTAとしても使えます。

動作確認の詳細

MN128SHHO/SL11をTAとして使うため、シリアルケーブルでCOMポートとMN128SOHOを直接接続します。また、確認範囲を明確化するためLANケーブルを抜きました。
そして、PPPにより、BIGLOBEへダイアルアップ接続します。グローバルIPv4アドレスが割り当てられます。
この状態で、コマンドプロンプトを起動し（ [スタート]->[プログラム]->[アクセサリ]->[コマンドプロンプト]）、「ipv6 install」コマンドを実行します。
C:\Documents and Settings\中村宏>ipv6 install Installing... Succeeded.

この状態でのネットワーク状態は、以下の様になり、6to4トンネリング擬似インタフェースに2002:で始まるグローバルアドレスが割り当てられます。以下の例では、グローバルIPv4アドレスは「211.13.5.108」で、6to4トンネリング擬似インタフェースアドレスの最後の32ビット「d30d:56c」はそれに対応した値です。

C:\Documents and Settings\中村宏>ipv6 if
Interface 4: Ethernet: ローカル エリア接続
  uses Neighbor Discovery
  uses Router Discovery
  link-layer address: 00-90-cc-a4-3a-49
    preferred link-local fe80::290:ccff:fea4:3a49, life infinite
    multicast interface-local ff01::1, 1 refs, not reportable
    multicast link-local ff02::1, 1 refs, not reportable
    multicast link-local ff02::1:ffa4:3a49, 1 refs, last reporter
  link MTU 1500 (true link MTU 1500)
  current hop limit 128
  reachable time 36500ms (base 30000ms)
  retransmission interval 1000ms
  DAD transmits 1
Interface 3: 6to4 Tunneling Pseudo-Interface   <--6to4トンネリング擬似インタフェース
  does not use Neighbor Discovery
  does not use Router Discovery
    preferred global 2002:d30d:56c::d30d:56c, life infinite
  link MTU 1280 (true link MTU 65515)
  current hop limit 128
  reachable time 37500ms (base 30000ms)
  retransmission interval 1000ms
  DAD transmits 0
Interface 2: Automatic Tunneling Pseudo-Interface
  does not use Neighbor Discovery
  does not use Router Discovery
  router link-layer address: 0.0.0.0
  EUI-64 embedded IPv4 address: 0.0.0.0
    preferred link-local fe80::5efe:211.13.5.108, life infinite
    preferred global ::211.13.5.108, life infinite
    preferred link-local fe80::5efe:192.168.0.4, life infinite
  link MTU 1280 (true link MTU 65515)
  current hop limit 128
  reachable time 42500ms (base 30000ms)
  retransmission interval 1000ms
  DAD transmits 0
Interface 1: Loopback Pseudo-Interface
  does not use Neighbor Discovery
  does not use Router Discovery
  link-layer address:
    preferred link-local ::1, life infinite
    preferred link-local fe80::1, life infinite
  link MTU 1500 (true link MTU 4294967295)
  current hop limit 128
  reachable time 21500ms (base 30000ms)
  retransmission interval 1000ms
  DAD transmits 0

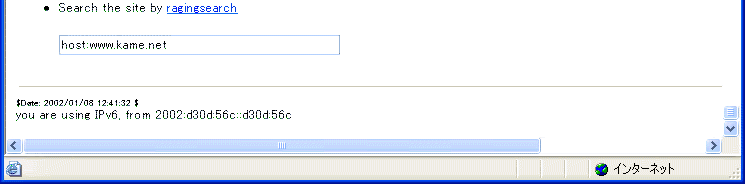

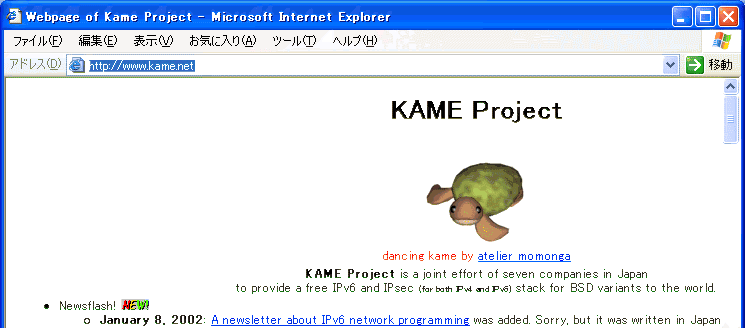

InternetExplorer6でKAMEプロジェクトをアクセスし、踊る亀(アニメーションGIF)を確認しました。この踊る亀はIPv6でアクセスした場合にだけ見る事ができます。また、最下行には、このページをアクセスしているマシンのIPアドレスが表示されるので、ここでもIPv6でアクセスできている事が確認できます。

www.kame.netにping6とtracert6コマンドを実行すると以下の様になりました。

C:\Documents and Settings\中村宏>ping6 www.kame.net

Pinging kame220.kame.net [2001:200:0:4819:280:adff:fe71:81f7]
from 2002:d30d:56c::d30d:56c with 32 bytes of data:

Reply from 2001:200:0:4819:280:adff:fe71:81f7: bytes=32 time=687ms
Reply from 2001:200:0:4819:280:adff:fe71:81f7: bytes=32 time=724ms
Reply from 2001:200:0:4819:280:adff:fe71:81f7: bytes=32 time=699ms
Reply from 2001:200:0:4819:280:adff:fe71:81f7: bytes=32 time=727ms

Ping statistics for 2001:200:0:4819:280:adff:fe71:81f7:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 687ms, Maximum = 727ms, Average = 709ms

C:\Documents and Settings\中村宏>tracert6 www.kame.net

Tracing route to kame220.kame.net [2001:200:0:4819:280:adff:fe71:81f7]
from 2002:d30d:56c::d30d:56c over a maximum of 30 hops:

  1      207 ms   215 ms   208 ms  2002:836b:213c:1:e0:8f08:f020:8
  2      293 ms   295 ms   293 ms  2001:440:1239:1001::2
  3      300 ms   295 ms   295 ms  3ffe:c00:8023:29::2
  4      360 ms   356 ms   358 ms  3ffe:2900:f:e::2
  5      715 ms   412 ms   686 ms  2001:200:0:1800::3549:1
  6     1495 ms  1528 ms     *     2001:200:0:1800::3549:1
  7      771 ms     *      749 ms  pc6.otemachi.wide.ad.jp [2001:200:0:1800::9c4:0]
  8        *        *        *     Request timed out.
  9        *      742 ms     *     pc7.nezu.wide.ad.jp [2001:200:0:1c03:250:daff:fe88:b94e]
 10      733 ms   787 ms   736 ms  pc1.fujisawa.wide.ad.jp [2001:200:0:1c04:2e0:81ff:fe03:2b2a]
 11      786 ms   729 ms   789 ms  pc1.fujisawa.wide.ad.jp [2001:200:0:1c04:2e0:81ff:fe03:2b2a]
 12      708 ms   784 ms   713 ms  hitachi2.fujisawa.wide.ad.jp [2001:200:0:1001:200:87ff:fed0:eb5f]
 13      756 ms   760 ms   701 ms  gr2000.karigome.wide.ad.jp [3ffe:501:4819:2000:200:87ff:fed0:ef10]
 14      776 ms   704 ms   781 ms  gr2000.karigome.wide.ad.jp [3ffe:501:4819:2000:200:87ff:fed0:ef10]
 15      713 ms   831 ms   869 ms  2001:200:0:4819:280:adff:fe71:81f7

Trace complete.
